Precyzyjne siłowniki liniowe - Szczegóły serii PC
Szczegóły produktów
Seria PC
Elementy i właściwości:
- Typ równoległy lub osiowy
- Przedłużka ze stali nierdzewnej
- Napęd śrubą kulową
- IP65 jako standard
- Skok do 1200 mm
- Obciążalność do 6000 N
- Bez silnika
- Dostarczane z zestawem montażowym silnika RediMount™
Dostępne w rozmiarach:
- PC25
- PC32
- PC40

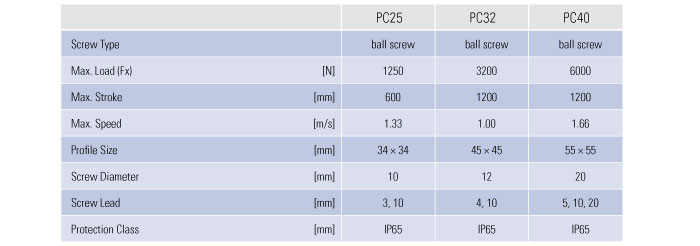

Tabela atrybutów
Tabela atrybutów

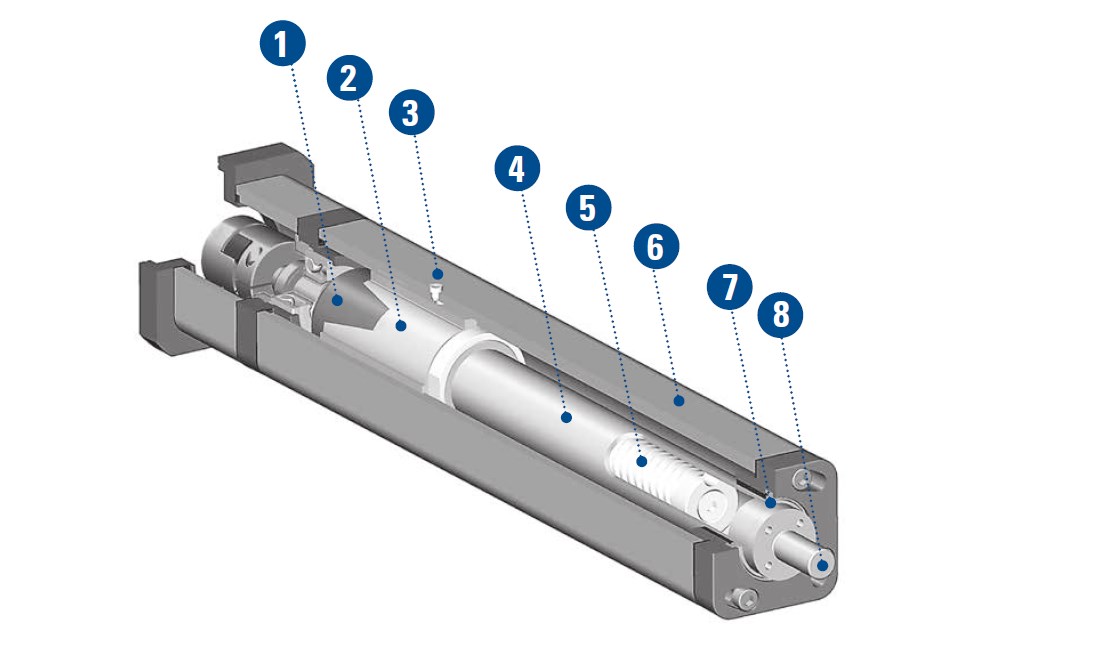

Przekrój serii PC
Elementy zaznaczone na schemacie:
1. Nakrętka kulowa o wysokiej precyzji2. Element nośny nakrętki kulowej
3. Jednopunktowe smarowanie
4. Rura wydłużania ze stali nierdzewnej
5. Śruba o dużej średnicy
6. Gładki profil
7. Uszczelka rury przedłużającej
8. Męski adapter pręta ze stali nierdzewnej
Przekrój serii PC
Elementy zaznaczone na schemacie:
1. Nakrętka kulowa o wysokiej precyzji2. Element nośny nakrętki kulowej
3. Jednopunktowe smarowanie
4. Rura wydłużania ze stali nierdzewnej
5. Śruba o dużej średnicy
6. Gładki profil
7. Uszczelka rury przedłużającej
8. Męski adapter pręta ze stali nierdzewnej

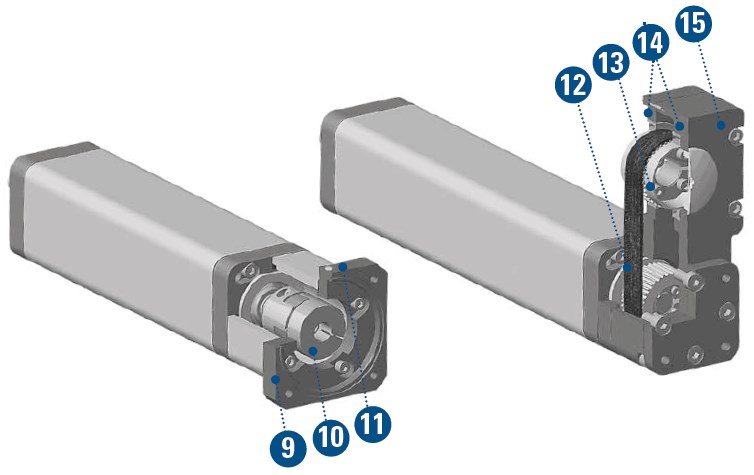

Montaż silnika serii PC
Elementy zaznaczone na schemacie:
9. Kołnierz silnika RediMount
10. Duże elastyczne złącze
11. Zaślepka uszczelniająca
12. Bardzo szeroki pasek synchroniczny
13. Element zaciskowy
14. Rozstawione łożyska kół pasowych
15. Duża obudowa
Montaż silnika serii PC
Elementy zaznaczone na schemacie:
9. Kołnierz silnika RediMount
10. Duże elastyczne złącze
11. Zaślepka uszczelniająca
12. Bardzo szeroki pasek synchroniczny
13. Element zaciskowy
14. Rozstawione łożyska kół pasowych
15. Duża obudowa
