Precyzyjne siłowniki liniowe - Akcesoria serii ECT i T

W celu zamontowania precyzyjnego siłownika liniowego należy dobrać odpowiednie opcje montażowe i adaptera. Do wyboru jest wiele różnych możliwości. Jednak siłowniki ECT i T są dostarczane z otworami montażowymi i rowkami teowymi, które można wykorzystać.

Dostępne akcesoria montażowe:

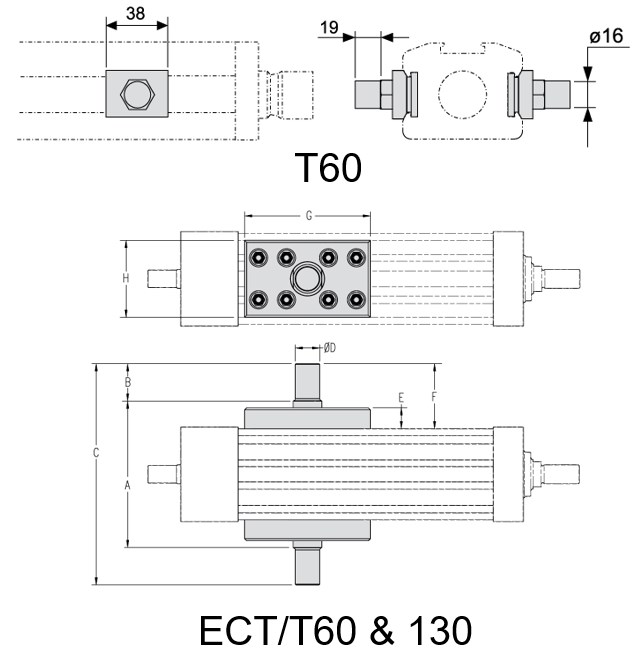

Położenie wzdłuż profilu może być dowolnie regulowane przez klienta. Zestaw wspornika czopu jest dostępny oddzielnie dla T60.

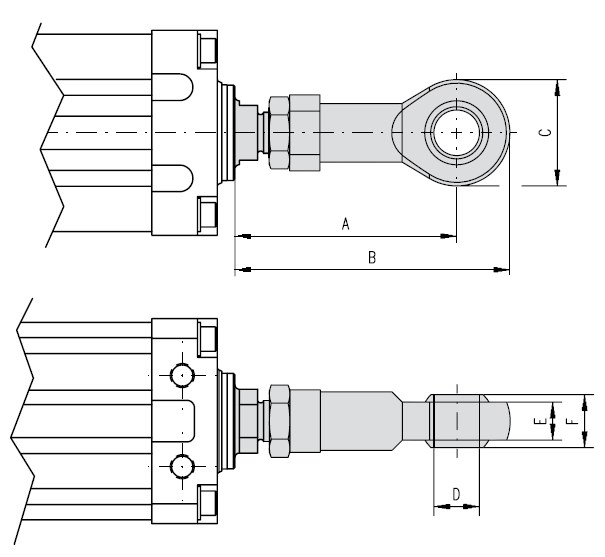

Opcja złącza sferycznego może być zamontowana na urządzeniu fabrycznie lub zamówiona oddzielnie. Przy zamówieniu oddzielnie dołączane są wszystkie niezbędne elementy do zamocowania złączy sferycznych. Złącza typu M zawierają smarowniczkę.

Uwaga: podczas zamawiania złącza sferycznego oddzielnie należy się upewnić, że rura wydłużania ma adapter gwintu zewnętrznego, umożliwiający montaż.

Czujniki magnetyczne, stosowane w precyzyjnych siłownikach liniowych, składają się z kontaktronu umieszczonego w obudowie z tworzywa sztucznego. W siłowniku zamontowany jest magnes poruszający się w przód i w tył wraz z rurą wydłużania. Magnes wyzwala czujniki magnetyczne zamontowane na zewnątrz rury osłonowej. Czujniki są dostępne w wersji normalnie otwartej i normalnie zamkniętej.

Czujniki magnetyczne montuje się bezpośrednio w wycięciach na czujniki po obu stronach profilu urządzenia. Nie wymagają dodatkowego wspornika montażowego. Czujnik jest mocowany na miejscu przy użyciu dwóch śrub ustalających M3.

Dla serii T (urządzenia bez silnika) dostępne są pewne akcesoria napędowe:

Przekładnia pasowa składa się z paska rozrządu, który porusza się między dwoma kołami pasowymi o różnych średnicach. Różnica między średnicami określa stopień przełożenia. Przekładnie pasowe są ciche, mają średnią dokładność i nie wymagają konserwacji. Jednak pasek jest podatny na zerwanie w warunkach przeciążenia.
