Actionneurs linéaires de précision - Détails de la série PC
Détails du produit
Série PC
Caractéristiques :
- Type parallèle ou en ligne
- Rallonge en acier inoxydable
- Entraînement à vis à billes
- IP65 en standard
- Course jusqu’à 1 200 mm
- Capacité de charge jusqu’à 6 000 N
- Moteur exclu
- Fourni avec kit de montage de moteur RediMount™
Tailles disponibles :
- PC25
- PC32
- PC40

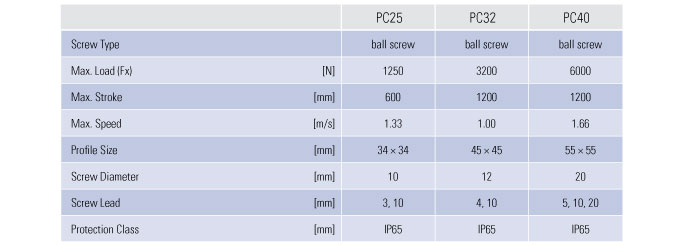

Tableau des attributs
Tableau des attributs

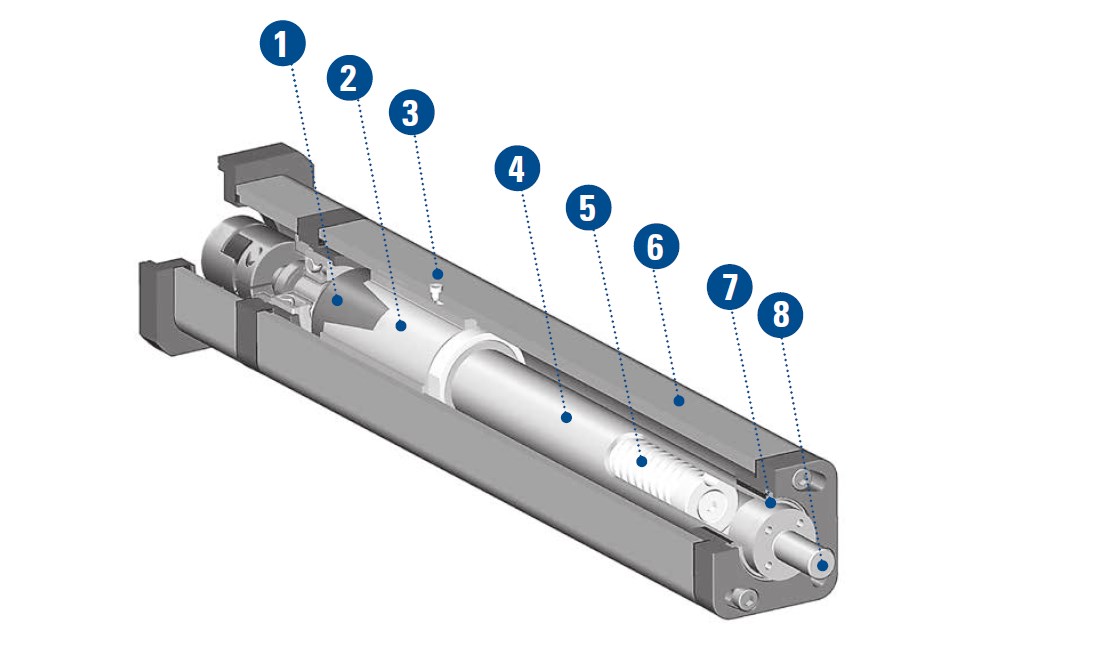

Vue en coupe de la série PC
Composants étiquetés sur le schéma :
1. Écrou à billes haute précision2. Support d’écrou à billes
3. Lubrification monopoint
4. Rallonge en acier inoxydable
5. Vis de grand diamètre
6. Profilé extérieur lisse
7. Joint de rallonge
8. Adaptateur de tige principale en acier inoxydable
Vue en coupe de la série PC
Composants étiquetés sur le schéma :
1. Écrou à billes haute précision2. Support d’écrou à billes
3. Lubrification monopoint
4. Rallonge en acier inoxydable
5. Vis de grand diamètre
6. Profilé extérieur lisse
7. Joint de rallonge
8. Adaptateur de tige principale en acier inoxydable

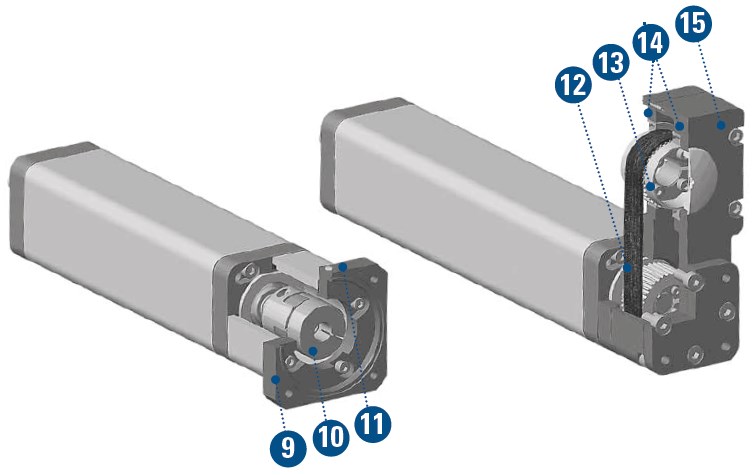

Montage du moteur série PC
Composants étiquetés sur le schéma :
9. Flasque pour moteur RediMount
10. Grand accouplement flexible
11. Bouchon d’étanchéité
12. Courroie synchrone extra large
13. Élément de serrage
14. Roulements de poulie montés à cheval
15. Grand boîtier
Montage du moteur série PC
Composants étiquetés sur le schéma :
9. Flasque pour moteur RediMount
10. Grand accouplement flexible
11. Bouchon d’étanchéité
12. Courroie synchrone extra large
13. Élément de serrage
14. Roulements de poulie montés à cheval
15. Grand boîtier
