Atuadores lineares - Visão geral do design
Design e teoria
Os atuadores lineares são fáceis de montar e operar, não requerem manutenção, não vazam fluidos hidráulicos, são fáceis de incorporar em um processo automatizado e, uma vez instalados, apresentam funcionamento confiável nas mais difíceis condições, ano após ano.

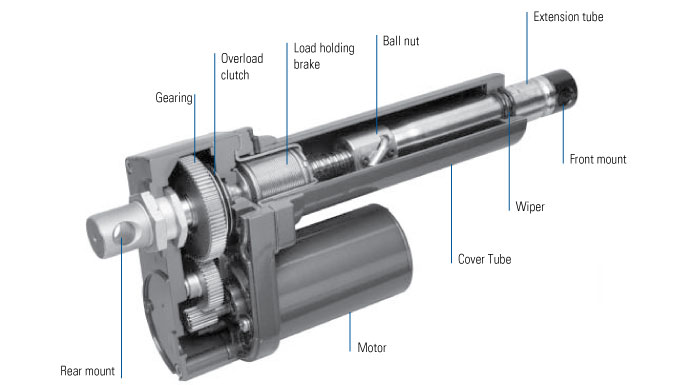

Componentes de um atuador típico
Componentes de um atuador típico
O que compõe um atuador linear?
Os principais componentes de atuação de um atuador linear são:
- Motor
- Engrenagens
- Conjunto do parafuso
- tubo de extensão
Quando o motor é ligado, ele gira a engrenagem. A engrenagem multiplica o torque e reduz a velocidade do motor. As engrenagens giram o parafuso. A porca no parafuso é conectada ao tubo de extensão e movida para dentro ou para fora, dependendo da direção em que o parafuso é girado.
O motor gira as engrenagens que giram o parafuso
O motor gira as engrenagens que giram o parafuso
Muitos atuadores têm um freio com mola protegida que retém a carga quando o motor não está funcionando. O freio com mola protegida é mecânico e retém a carga em qualquer direção, no movimento de empurrar/puxar, ou sem energia.
Parafuso de avanço vs. parafuso de esfera
Alguns atuadores são feitos com parafuso de avanço, enquanto outros utilizam um parafuso de esfera. Para obter mais detalhes sobre a diferença, assista ao vídeo abaixo.
