MLA23A30-1378S0250-C3-S03

Motorized Lead screw Actuator, NEMA 23, 0.00689 in Travel/Step, 2.5 in Stroke, 1/4-20 x 0.500 in Male Thread End Mounting, Single Stack, 3 A

Lead Time: 3 Weeks

Motor comes standard with ﬂying leads
Cover tube length (L) = stroke (S) + 1.74 in. (44.2 mm).
Actuator configurations are able to withstand some radial and moment loading due to the bushing design included inside the assembly.

Dimensions

Caractéristiques	Valeur
Appel de puissance	5.22 W
Concentricité du montage du pilote sur l'arbre (TIR)	0.003 in
Courant/Phase	3 A
Humidité, max.	85 %
Inductance	1.74 Vdc
Inductance	1.16 mH
Inertie du rotor	1.04 oz-in²
Isolation des fils magnétiques	Class B 266 °F
Jeu radial, final	0.002 in @ 2 lb
Jeu radial, max.	0.001 in @ 1 lb
Nom du moteur	NEMA 23
Perpendicularité de l'arbre sur la surface de montage (TIR)	0.003 in
Résistance	0.58 Ω
Résistance d'isolement	100 Mohm @ 500 VDC
Rigidité diélectrique	500 VAC for 1 minute
Self-locking	Non
Temperature Max	125 °F
Temperature Min	15 °F
Température, boîtier - max.	176 °F
Température, stockage	-4 to 122 ºF
Type de rotation	Actuator
Type d'empilement	Single Stack
Weight	1.8 lb

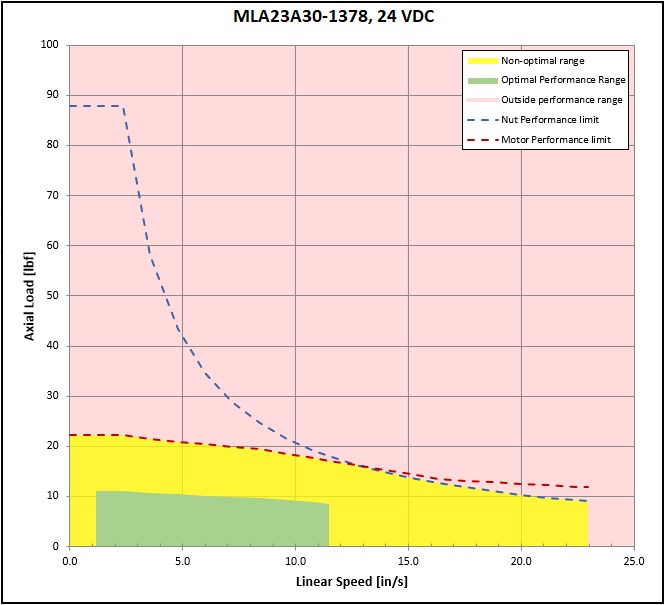

Performance	Valeur
Angle du pas	1.8 °
Déplacement/Pas	0.00689 in
Max Speed (Recommended)	11.48 in/s
Max. recommandé Force de poussée	11 lbf
Max. recommandé Force de poussée	8.5 lbf
Screw, Lead Accuracy	0.01 in/ft
