Produktdetails

PC-Serie – Zubehör

Das Zubehör der PC-Serie wird werksseitig montiert, sofern es in der Bestellung spezifiziert wurde, kann aber auch über seine Teilenummer separat bestellt werden.

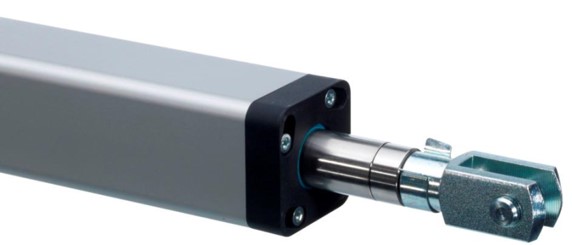

Vorderer Gabelkopf

Um einen separaten Gabelkopf anbauen zu können, muss die Kolbenstange am Ende ein Außengewinde aufweisen.

Vorderer Gabelkopf

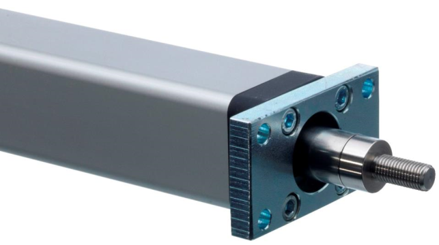

Vordere Montageplatte

Sämtliche benötigten Schrauben zur Montage am Aktuator werden mitgeliefert.

Vordere Montageplatte

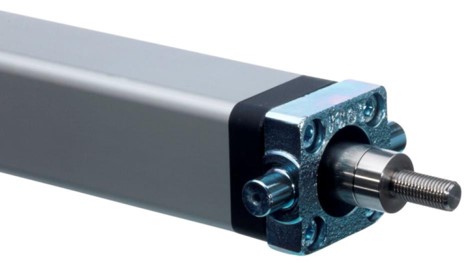

Fest montierter Drehzapfen

Die festmontierten Drehzapfen vorne und hinten bestehen aus einer Platte mit zwei Wellen. Sämtliche benötigten Aktuator-Befestigungsschrauben werden mitgeliefert. Bei Aktuatoren mit parallel angebautem Motor wird der hintere Zapfen am Riemengetriebe angebaut (hinterer Zapfen nicht für Einheiten mit Koaxialanbau erhältlich).

Fest montierter Drehzapfen

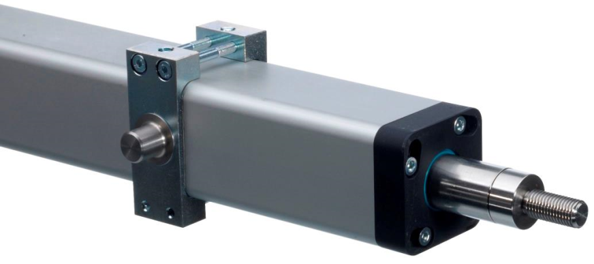

Verschiebbarer Drehzapfen

Der verschiebbare Zapfen umfasst zwei Klemmeinheiten mit jeweils einer Welle. Die beiden Klemmeinheiten werden an der gewünschten Position um das Profil der Einheit gelegt und mit den beiden Sicherungsschrauben fixiert. Sämtliche benötigten Aktuator-Befestigungsschrauben werden mitgeliefert.
