Präzisions-Linearaktuatoren - PC-Serie
Produktdetails
PC-Serie
Eigenschaften:
- Parallel- oder Koaxialanbau
- Kolbenstange aus Edelstahl
- Kugelgewindetrieb
- IP65 serienmäßig
- Hub bis 1200 mm
- Tragzahl bis 6.000 N
- Motor nicht enthalten
- Inklusive RediMount™ Motoranbausatz

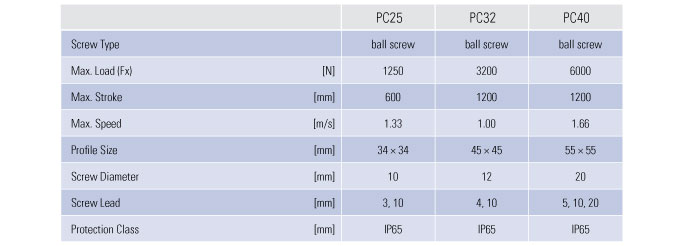

Erhältliche Größen:
- PC25
- PC32
- PC40
Eigenschaften
Eigenschaften

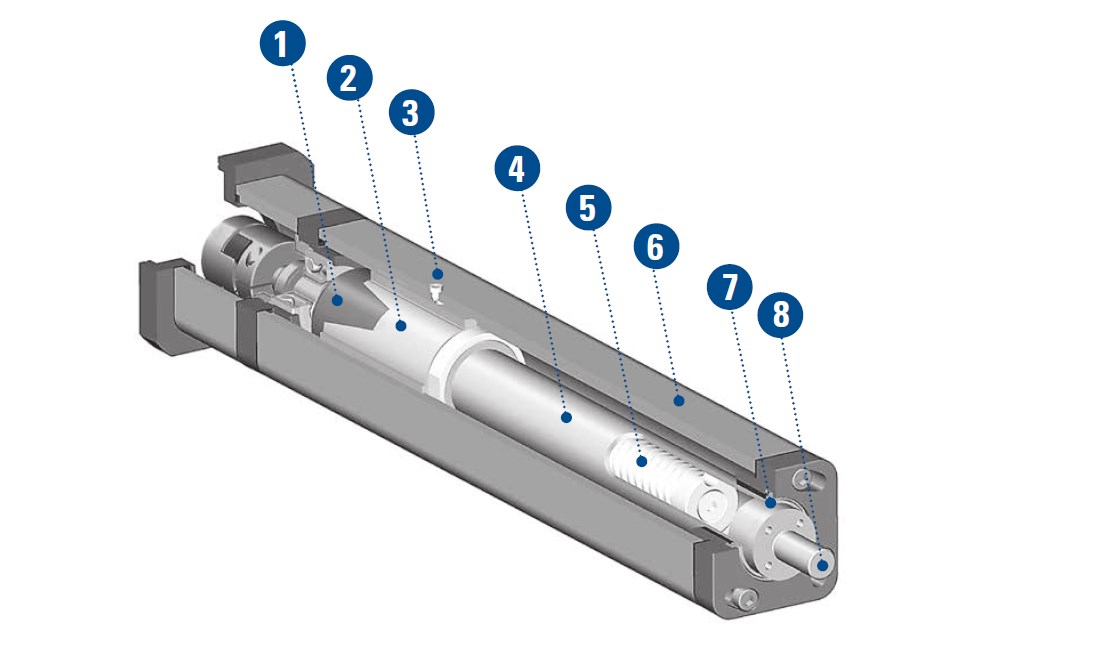

Schnittansicht der PC-Serie
Dargestellte Komponenten:
1. Präzisions-Kugelgewindemutter2. Mutterführung
3. Zentralschmierung
4. Kolbenstange aus Edelstahl
5. Spindel mit großem Durchmesser
6. Glattes Außenprofil
7. Kolbenstangen-Dichtung
8. Edelstahl-Kolbenadapter mit Außengewinde
Schnittansicht der PC-Serie
Dargestellte Komponenten:
1. Präzisions-Kugelgewindemutter2. Mutterführung
3. Zentralschmierung
4. Kolbenstange aus Edelstahl
5. Spindel mit großem Durchmesser
6. Glattes Außenprofil
7. Kolbenstangen-Dichtung
8. Edelstahl-Kolbenadapter mit Außengewinde

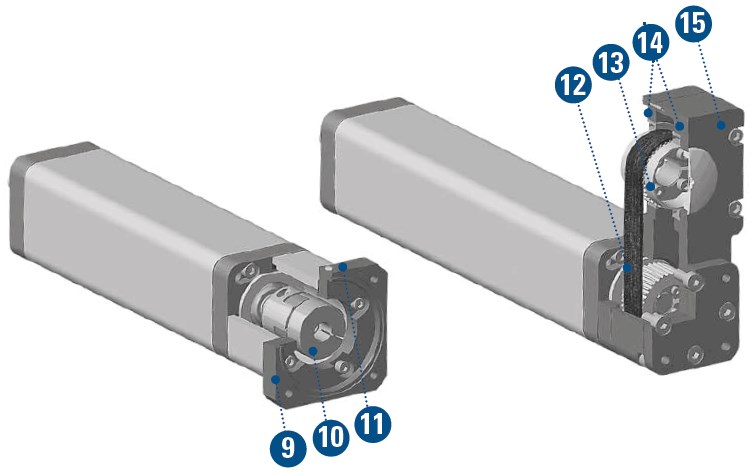

PC-Serie – Motoranbau
Dargestellte Komponenten:
9. RediMount Motorflansch
10. Große, flexible Kupplung
11. Dichtstopfen
12. Extrabreiter Synchronriemen
13. Klemmelement
14. Beidseitig montierte Riemenscheiben-Lager
15. Großes Gehäuse
PC-Serie – Motoranbau
Dargestellte Komponenten:
9. RediMount Motorflansch
10. Große, flexible Kupplung
11. Dichtstopfen
12. Extrabreiter Synchronriemen
13. Klemmelement
14. Beidseitig montierte Riemenscheiben-Lager
15. Großes Gehäuse
