Para instalar um suporte de rolamento em um parafuso de esfera, primeiro é necessário usinar um mancal de rolamento no parafuso. O diâmetro máximo do mancal é limitado pela geometria do parafuso. Deve-se usinar o suficiente do parafuso para fornecer um ressalto para o rolamento assentar. O diâmetro máximo recomendado do mancal geralmente fica próximo ao diâmetro da raiz dos parafusos de esferas.

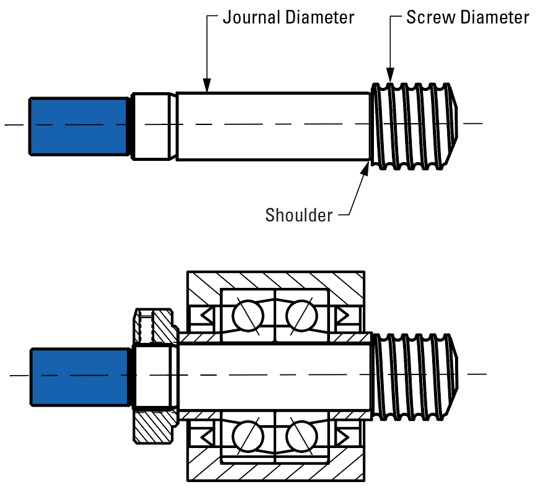

Exemplo de extremidade usinada (superior) e extremidade usinada com um bloco de rolamentos instalado (inferior)

Para conectar um parafuso de esferas a um sistema de acionamento, uma extensão de acionamento é usinada no parafuso. Ao solicitar um conjunto de parafusos de esfera com blocos de rolamento ou um parafuso de esfera com usinagem na extremidade padrão. É importante especificar se essa extensão de acionamento é desejada em uma ou em ambas as extremidades. A área sombreada no diagrama acima representa a extensão da unidade. Veja os detalhes específicos da usinagem final no catálogo ou nas especificações do produto na Web.

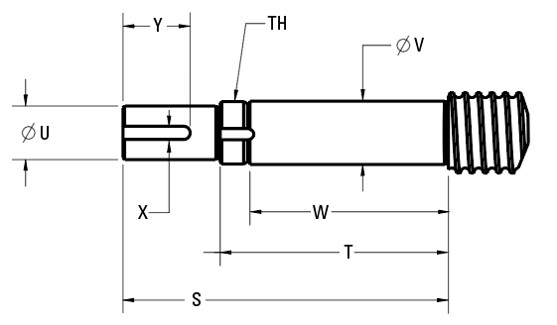

Dimensões típicas para usinagem de extremidade

Na Thomson, oferecemos uma linha de opções de usinagem de extremidade padrão, mas também usinamos extremidades customizadas de acordo com o projeto fornecido pelo cliente. Este é um esquema das dimensões típicas de usinagem de extremidade necessárias para realizarmos a usinagem de extremidades. Outras configurações de usinagem são possíveis, desde que estejam claramente desenhadas.

A Thomson oferece usinagem da extremidade na fábrica

Rápida execução da usinagem da extremidade padrão
Capacidade de fabricação de acordo com os projetos do cliente

Vantagens

Usinagem de qualidade em uma parada
Entrega rápida

Benefícios

Um fornecedor
Trabalho de qualidade executado por profissionais experientes em usinagem e endireitamento de parafusos de esfera
