Rolamentos Ball Bushing - Diferenças entre trilhas de esferas
Design e teoria
Veja a seguir as diferenças entre as trilhas de esferas das 3 principais famílias de produtos:
- Aço de precisão (o design original)
- Super
- Super Smart
Os produtos Precision Steel, Super e Super Smart utilizam esferas recirculantes. A principal diferença de design está na superfície de rolamento da carga. O rolamento Precision Steel tem uma manga endurecida com uma superfície de rolamento retificada nela. Os rolamentos Super e Super Smart utilizam placas de rolamento flutuantes. As placas de rolamento flutuantes têm trilha de esferas.
Os produtos Precision Steel, Super e Super Smart utilizam esferas recirculantes. A principal diferença de design está na superfície de rolamento da carga. O rolamento Precision Steel tem uma manga endurecida com uma superfície de rolamento retificada nela. Os rolamentos Super e Super Smart utilizam placas de rolamento flutuantes. As placas de rolamento flutuantes têm trilha de esferas.

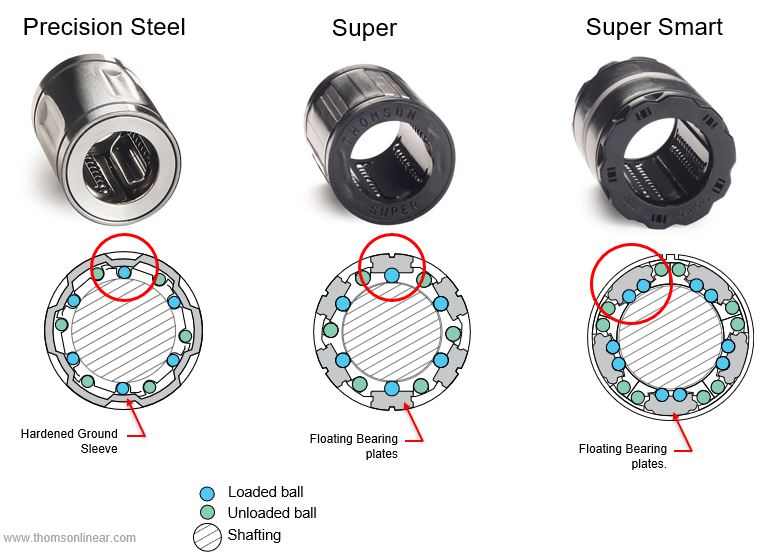

Esta imagem mostra em detalhe as trilhas do rolamento.
- O rolamento linear Precision Steel tem contato ponto a ponto.
- O design Super Ball Bushing® acrescenta placas de rolamento flutuantes e uma ranhura na esfera. Essas melhorias aumentam a capacidade de carga três vezes em relação ao design Precision.
- Além da placa de rolamento flutuante, o rolamento Super Smart tem ainda duas ranhuras na esfera. Isso resulta em uma capacidade de carga seis vezes superior à do design Precision.
A vida útil é uma fórmula cúbica, portanto, a capacidade de carga três vezes superior do rolamento Super resulta em uma vida útil 27 vezes superior à do rolamento Precision. A capacidade de carga seis vezes superior do rolamento Super Smart resulta em uma vida útil 216 vezes superior à do rolamento Precision.
Informações adicionais:
Um observador atento pode notar que há um ponto de contato entre o rolamento de esferas e o eixo em todas as caixas. Então, como a adição de uma ranhura na esfera à trilha de esferas do rolamento Ball Bushing aumenta a vida útil? Uma seção do eixo só tem contato com as esferas carregadas quando o rolamento linear passa sobre ela. Isso significa que cada seção do eixo é carregada apenas uma parte do tempo. No entanto, a trilha de esferas no rolamento linear vê a carga sempre que o rolamento linear tem carga em si.
Nos designs em que tanto a trilha de esferas quanto o eixo têm ponto de contato (Precision Steel), a trilha de esferas sofrerá desgaste antes do eixo. A adição de uma ranhura na esfera à trilha de esferas aumenta a vida útil da trilha. No entanto, em aplicações de curso muito curto que usam um Ball Bushing com uma ranhura na esfera (Smart ou Super), o eixo pode sofrer desgaste antes da trilha do rolamento. São considerados curtos aqueles cursos que têm menos de 2 vezes o comprimento do Ball Bushing.

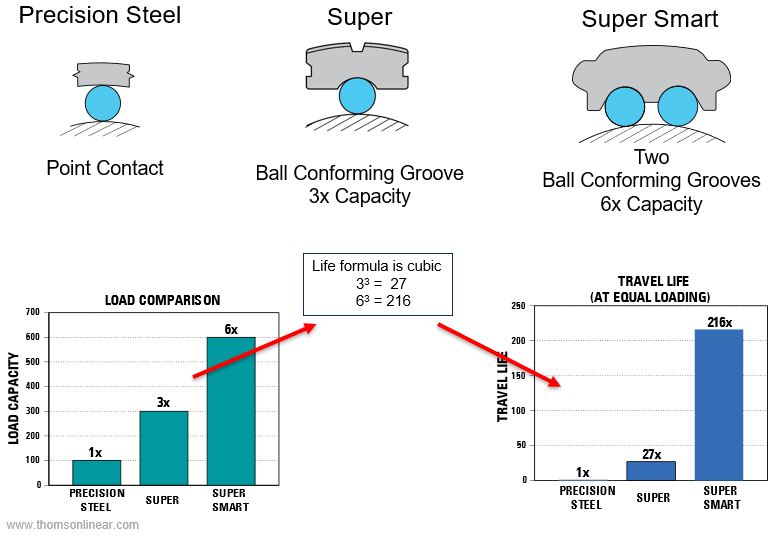

Esta imagem mostra em detalhe as trilhas do rolamento.
- O rolamento linear Precision Steel tem contato ponto a ponto.
- O design Super Ball Bushing® acrescenta placas de rolamento flutuantes e uma ranhura na esfera. Essas melhorias aumentam a capacidade de carga três vezes em relação ao design Precision.
- Além da placa de rolamento flutuante, o rolamento Super Smart tem ainda duas ranhuras na esfera. Isso resulta em uma capacidade de carga seis vezes superior à do design Precision.
A vida útil é uma fórmula cúbica, portanto, a capacidade de carga três vezes superior do rolamento Super resulta em uma vida útil 27 vezes superior à do rolamento Precision. A capacidade de carga seis vezes superior do rolamento Super Smart resulta em uma vida útil 216 vezes superior à do rolamento Precision.
Informações adicionais:
Um observador atento pode notar que há um ponto de contato entre o rolamento de esferas e o eixo em todas as caixas. Então, como a adição de uma ranhura na esfera à trilha de esferas do rolamento Ball Bushing aumenta a vida útil? Uma seção do eixo só tem contato com as esferas carregadas quando o rolamento linear passa sobre ela. Isso significa que cada seção do eixo é carregada apenas uma parte do tempo. No entanto, a trilha de esferas no rolamento linear vê a carga sempre que o rolamento linear tem carga em si.
Nos designs em que tanto a trilha de esferas quanto o eixo têm ponto de contato (Precision Steel), a trilha de esferas sofrerá desgaste antes do eixo. A adição de uma ranhura na esfera à trilha de esferas aumenta a vida útil da trilha. No entanto, em aplicações de curso muito curto que usam um Ball Bushing com uma ranhura na esfera (Smart ou Super), o eixo pode sofrer desgaste antes da trilha do rolamento. São considerados curtos aqueles cursos que têm menos de 2 vezes o comprimento do Ball Bushing.
