MLA14A13-0709S0250-C2-S02

Motorized Lead screw Actuator, NEMA 14, 0.003545 in Travel/Step, 2.5 in Stroke, #8-32 x 0.265 in Male Thread End Mounting, Single Stack, 1.35 A

Lead Time: 3 Weeks

Motor comes standard with ﬂying leads
Cover tube length (L) = stroke (S) + 1.16 in. (29.5 mm).
Actuator configurations are able to withstand some radial and moment loading due to the bushing design included inside the assembly.
Menos ruído.

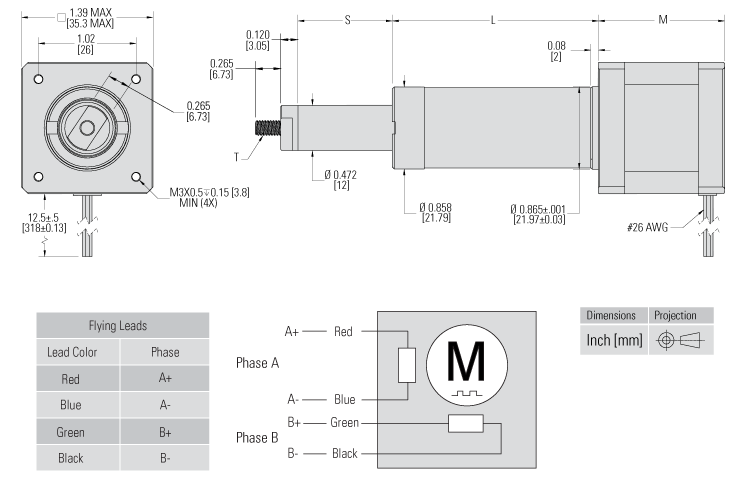

Dimensões

Especificações	Valor
Concentricidade do piloto de montagem no eixo (TIR)	0.003 in
Consumo de energia	2.31 W
Corrente/Fase	1.35 A
Força dielétrica	500 VAC for 1 minute
Indutância	1.71 Vdc
Indutância	1.79 mH
Isolamento do fio do ímã	Class B 266 °F
Nome do motor	NEMA 14
Perpendicularidade do eixo na face de montagem (TIR)	0.003 in
Reprodutor radial, final	0.002 in @ 2 lb
Reprodutor radial, máx.	0.001 in @ 1 lb
Resistência	1.27 Ω
Resistência ao isolamento	100 Mohm @ 500 VDC
Rotor Inertia	0.1 oz-in²
Self-locking	Não
Temperatura, armazenamento	-4 to 122 ºF
Temperatura, carcaça - máx.	176 °F
Temperature Max	125 °F
Temperature Min	15 °F
Tipo de pilha	Single Stack
Tipo de rotação	Actuator
Umidade, máx.	85 %
Weight	0.63 lb

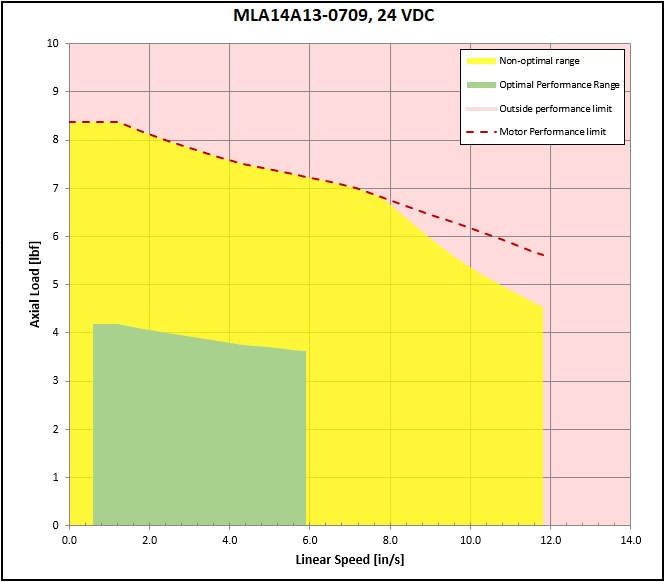

Desempenho	Valor
Ângulo da etapa	1.8 °
Max Speed (Recommended)	5.9 in/s
Máximo recomendado Força de impulso	4.1 lbf
Máximo recomendado Força de impulso	3.6 lbf
Percurso/Etapa	0.00355 in
Screw, Lead Accuracy	0.01 in/ft
