Auslegung

Mehr Theorie zu diesem Thema finden Sie im Abschnitt zur Wellen-Knicklast. Link

Berechnung der Knicklast

Das Überschreiten der empfohlenen maximalen Stauchkraft kann zum Verbiegen der Spindel führen.

Wobei gilt:

F_c = Kritische Knicklast [lbs.]

d_r = Kerndurchmesser [Zoll]

L = Maximale nicht-abgestützte Länge [Zoll]

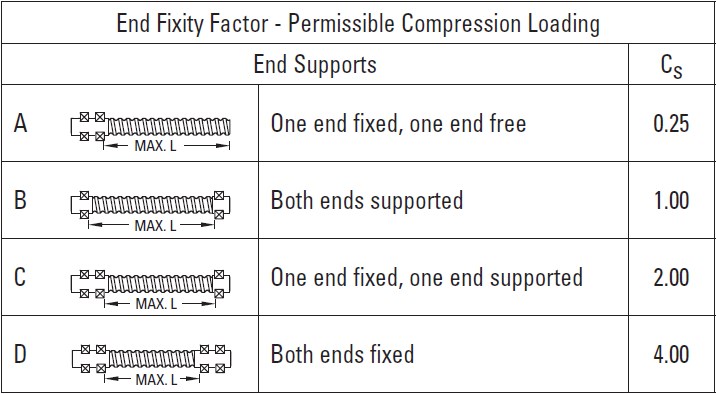

C_s = Faktor Endenlagerung Siehe nachfolgende Tabelle.

Bleiben Sie nach Möglichkeit 80 % unterhalb der kritischen Knicklast.
