Viti a sfere - Definizioni
Design e teoria
Qui di seguito vengono riportate alcune definizioni dei termini più comunemente impiegati per parlare delle viti a sfere.
MAI il valore di carico statico
Mantenimento carico statico
Il valore di carico statico è la capacità massima di carico che la vite a ricircolo di sfere può sopportare quando NON sta ruotando. L'applicazione di un carico superiore al valore statico può causare la brinellatura della pista delle sfere o la rottura a metà dei cuscinetti a sfere.
Non superare MAI il valore di carico statico
Esempio di brinellatura
Esempio di brinellatura
Valore del carico dinamico
Il valore del carico dinamico corrisponde al carico che un'unità può mantenere per:
- 1 milione di pollici di spostamento - imperiale
- 1 milione di giri - metrico
Esempio di scheggiatura
Esempio di scheggiatura
Diametro circolare della sfera

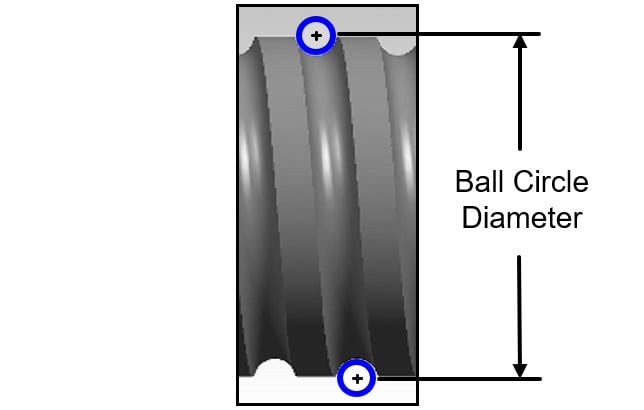

Il diametro della sfera (BCD) è la distanza tra le linee centrali di due sfere opposte in contatto con la vite. Tale dimensione è rappresentata nell'immagine qui sotto.
Diametro circolare della sfera
Diametro circolare della sfera
Senso del filetto
Il senso del filetto è la direzione dell'elica del filetto intorno all'albero. Così come per i normali dadi e bulloni, il filetto destro è la norma, mentre quello sinistro viene usato solo quando specificatamente necessario. Nelle viti a ricircolo di sfere, il filetto sinistro non è un requisito frequente. Spesso le misure disponibili con filetto sinistro sono poche.

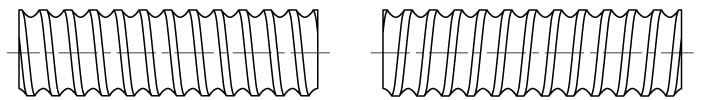

Viti con filetto destro e sinistro
Viti con filetto destro e sinistro

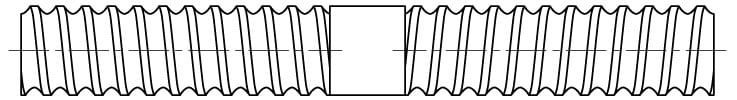

In caso sia necessario avere un'unità in cui entrambe le chiocciole a ricircolo di sfere si avvicinano e si allontanano mentre l'albero gira in una direzione, potrebbe essere utile impiegare una vite con filetto destro o sinistro. La vite destra o sinistra si ottiene con la realizzazione di filetti destri e sinistri nello stesso albero, oppure accoppiando due alberi diversi. Con entrambi i metodi, è possibile che vi sia una zona al centro in cui il filetto è assente o difettoso.
Unità con filetto destro e sinistro
