Sistemi guida RoundRail - Panoramica del design
Design e teoria
Una guida lineare è un dispositivo che orienta un elemento che si sposta in direzione lineare. I cuscinetti a boccola, i cuscinetti RoundWay o le boccole radenti montati su alberi rotondi sono detti "guide lineari rotonde". Le guide lineari rotonde possono essere supportate alle estremità o in modo continuo.
Supporto alle estremità
Le guide lineari rotonde con supporto alle estremità sono studiate per applicazioni "ponte" o "gru".
Stili della versione con supporto alle estremità:
- Standard
- Corpo albero doppio

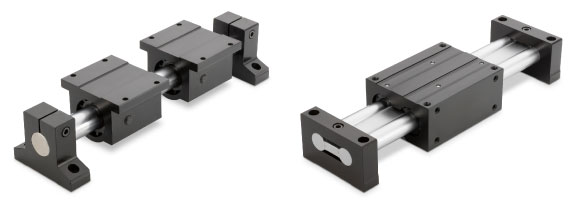

Esempi standard e corpo albero doppio
Esempi standard e corpo albero doppio
A supporto continuo
Le guide lineari a supporto continuo sono ideali per le applicazioni in cui bisogna prestare attenzione alla deformazione dell'albero o che prevedono carichi elevati. È possibile realizzare lunghezze di corsa illimitate senza causare problemi di allineamento del giunto di testa o dei bordi di riferimento lavorati.
Stili del supporto continuo:
- Standard
- Montaggio laterale
- Doppio albero

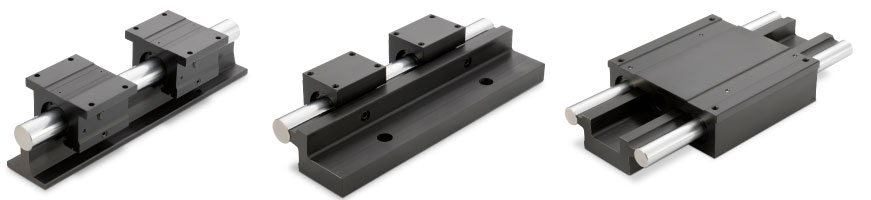

Esempi di standard, laterale e doppio albero
