2HB10-0010

2HB10-0010
2HB10-0010

2HB10G0N1200-038N001A0A00, Lineareinheit, 2HB, Kugelgewindetrieb Drive, Kugel Guide, 0.005 mm Repeatability, Vorgespannt, 1075 mm Nennhubbereich, Einzel-Standardschlitten, 5 mm Travel Per Shaft Rev, Fluchtend, 0.23 m/s Maximum Linear Speed

Lead Time:  4 Weeks

  • In alle Richtungen einbaubar
  • Hohe Tragzahl
  • Flach bauend
  • Vorspannung von Kugelgewindetrieb und Lagerschlitten bedeutet hohe Steifigkeit
  • Korrosionsbeständige Ausführungen erhältlich
  • Faltenbalge oder Abdeckungen optional erhältlich

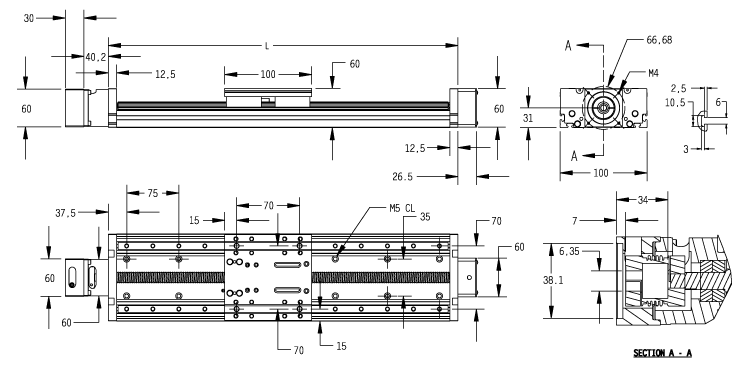

Abmessungen

dimensions
MerkmaleWerte
[L]1200 mm
Hubweg pro Wellenumdrehg.5 mm
Smax (Hub)1075 mm

Spezifikationen

SpezifikationenWerte
AntriebsartKugelgewindetrieb
FührungsartKugel
Gewicht10.8 kg
Option, BearingStandard
Option, HardwareStandard
Option, Profile Coverohne
Option, Sensorno sensors
Option, Shaft CoatingStandard
Profile size (width × height)100 x 60 mm
SchlittentypEinzel-Standardschlitten
SchutzoptionStandardschutz
Screw Nut TypeVorgespannt
Shaft ConfigurationFluchtend
Shaft Orientationkoaxial
Shaft QuantityDoppelwellen

Leistung

PerformanceWerte
Input speed, maximum2800 RPM
Maximum Acceleration9.8 m/s²
Maximum Linear Speed0.23 m/s
Repeatability0.005 mm

Preis anfragen
