Cuscinetti a boccola - Come funziona l'auto-allineamento
Design e teoria
Uno dei miglioramenti apportati ai cuscinetti Super e Super Smart rispetto al design dei cuscinetti "A" originali è la capacità di auto-allinearsi. Come funzione l'auto-allineamento di un cuscinetto lineare? Proseguire la lettura per scoprirlo.

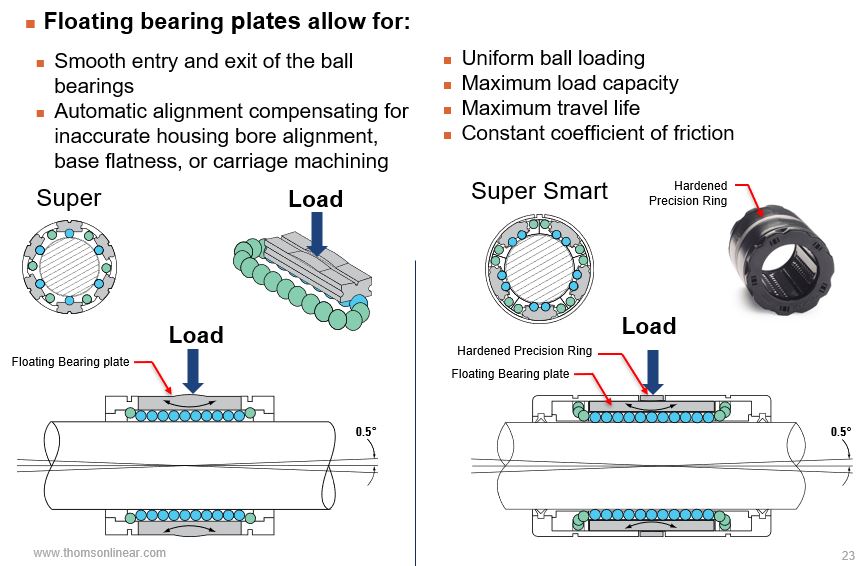

Dischi di carico flottanti
I cuscinetti lineari Super e Super Smart hanno dischi di carico flottanti. I dischi di carico flottanti svolgono la stessa funzione in entrambi i modelli, ma vi sono comunque notevoli differenze di design.
La parte superiore del disco del cuscinetto Super ha un raggio o corona. La corona permette al disco di dondolare avanti e indietro e garantire l'allineamento interno. La corona sul disco potrebbe essere schiacciata dall'alloggiamento dentro cui viene installato il cuscinetto. Se l'alloggiamento è morbido, è possibile che nel tempo la corona si usuri o si schiacci nel materiale dell'alloggiamento. Ne consegue un disallineamento o una limitazione del disco di carico.
Nei Super Smart, il design di allineamento è stato ulteriormente migliorato aggiungendo una fascia intorno ai dischi e posizionando la corona all'interno di questa fascia. Il movimento oscillatorio si produce tra il disco di carico temprato e la fascia, anch'essa temprata, intorno al cuscinetto. Questo riduce nettamente le possibilità che il cuscinetto intacchi il materiale morbido dell'alloggiamento.
Dischi di carico flottanti
I cuscinetti lineari Super e Super Smart hanno dischi di carico flottanti. I dischi di carico flottanti svolgono la stessa funzione in entrambi i modelli, ma vi sono comunque notevoli differenze di design.
La parte superiore del disco del cuscinetto Super ha un raggio o corona. La corona permette al disco di dondolare avanti e indietro e garantire l'allineamento interno. La corona sul disco potrebbe essere schiacciata dall'alloggiamento dentro cui viene installato il cuscinetto. Se l'alloggiamento è morbido, è possibile che nel tempo la corona si usuri o si schiacci nel materiale dell'alloggiamento. Ne consegue un disallineamento o una limitazione del disco di carico.
Nei Super Smart, il design di allineamento è stato ulteriormente migliorato aggiungendo una fascia intorno ai dischi e posizionando la corona all'interno di questa fascia. Il movimento oscillatorio si produce tra il disco di carico temprato e la fascia, anch'essa temprata, intorno al cuscinetto. Questo riduce nettamente le possibilità che il cuscinetto intacchi il materiale morbido dell'alloggiamento.
Super Smart

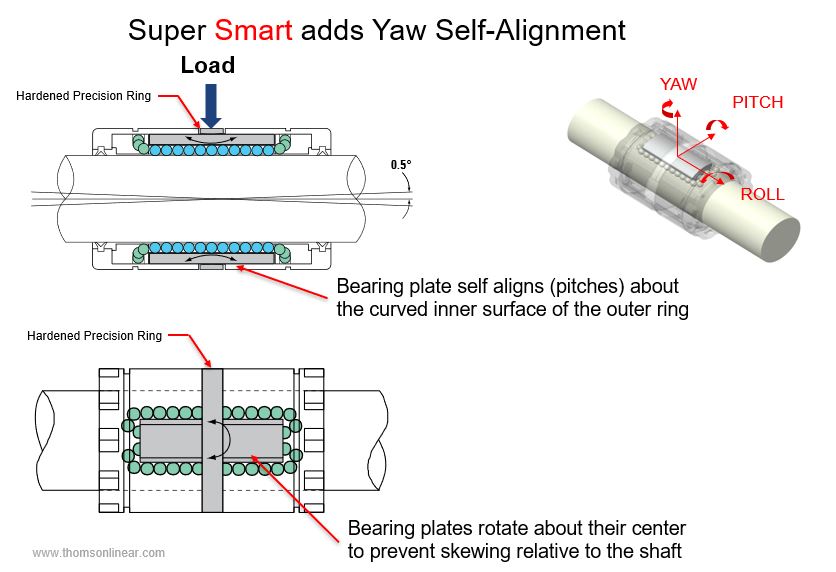

Il cuscinetto Super Smart prevede che il disco di carico ruoti intorno al centro, permettendo così l'allineamento rispetto all'asse verticale.
Super Smart
Il cuscinetto Super Smart prevede che il disco di carico ruoti intorno al centro, permettendo così l'allineamento rispetto all'asse verticale.
