WH05Z120-00880-01820AZ-0260

Download Full Catalog

Can't find what you're looking for? Go to the Product Selector

WH05Z120-00880-01820AZ-0260

Linear Unit, WH50, Cinghia Drive, A rotelle Guide, 0.05 mm Repeatability, 880 mm Stroke, 1820 mm Overall Length, Slitta standard doppia, 260 mm between carriages, 120 mm Travel Per Shaft Rev, Shaft On Left Side, 6.5 m/s Maximum Linear Speed, Superseded

Lead Time: 4 Weeks

Can be installed in any orientation
Speed up to 6.5 m/s
Belt Driven

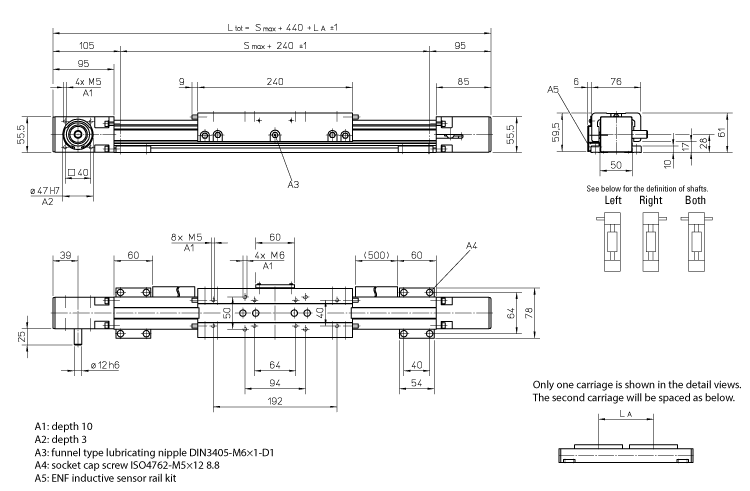

Dimensioni

Unità di misura	Valore
[LA] Distanza della slitta	260 mm
Ltot	1820 mm
Smax (corsa)	880 mm
Travel Per Shaft Rev	120 mm

Unità di misura	Valore
[LA] Distanza della slitta	260 mm
Ltot	1820 mm
Smax (corsa)	880 mm
Travel Per Shaft Rev	120 mm

Specificazioni	Valore
Belt Type	16ATL5
Carriage Type	Slitta standard doppia
Drive	Cinghia
Guide	A rotelle
Opzione di protezione	Standard Protection
Profile size (width × height)	50 x 50 mm
Shaft Configuration	Shaft On Left Side
Shaft Orientation	Right Angle
Shaft Quantity	Single Shaft
Weight	9.2 kg

WH05Z120-00880-01820AZ-0260

Dimensioni

Specificazioni

Prestazioni

Codice per ordinazione

Chiedete un preventivo

Performance	Valore
Input speed, maximum	3250 RPM
Maximum Acceleration	40 m/s²
Maximum Linear Speed	6.5 m/s
Repeatability	0.05 mm
