7833614 - Prodotto sostituito

Prodotto 7833614 è stato sostituito. Suggeriamo di sostituirlo con l'articolo 7833596. Contattateci per qualsiasi ulteriore domanda.

7833614

Stampa specifiche

Stampa specifiche

7833614

Can't find what you're looking for? Go to the Product Selector

7833614

Blocco di supporto

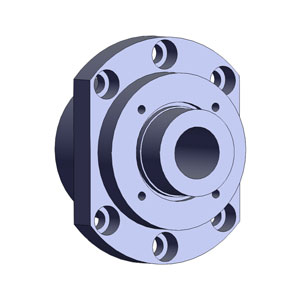

Blocco di supporto cuscinetti, Montaggio su flangia per servizio pesante, M20 x 1 1.000 in, 1.171 in, 25 mm

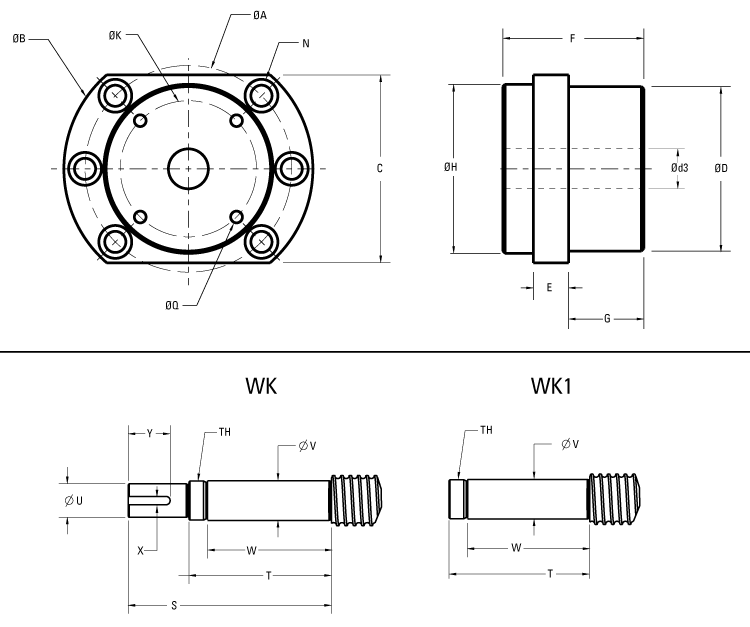

Dimensioni

Dimensioni

Dimensioni	Valore
A	88.00 mm (3.465 in)
B	106.00 mm (4.173 in)
C	80.00 mm (3.150 in)
D	70.00 mm (2.756 in)
D3	20.00 mm (0.787 in)
E	15.00 mm (0.591 in)
F	60.00 mm (2.362 in)
G	32.00 mm (1.260 in)
H	72.00 mm (2.835 in)
K	58.00 mm (2.283 in)
N	6x 9.0 Thru, 14.0 C-Bore x 8.5
Q	4x M5 THD, x 10 Dp
S	115.00 mm (4.528 in)
T	81.00 mm (3.189 in)
TH	M20x1
U (Max)	17.00 mm (0.669 in)
V (Min)	19.99 mm (0.787 in)
V (Max)	20.00 mm (0.787 in)
W	58.00 mm (2.283 in)
X	5.00 mm (0.197 in)
Y	30.00 mm (1.181 in)

dimensions

Dimensioni	Valore
A	88.00 mm (3.465 in)
B	106.00 mm (4.173 in)
C	80.00 mm (3.150 in)
D	70.00 mm (2.756 in)
D3	20.00 mm (0.787 in)
E	15.00 mm (0.591 in)
F	60.00 mm (2.362 in)
G	32.00 mm (1.260 in)
H	72.00 mm (2.835 in)
K	58.00 mm (2.283 in)
N	6x 9.0 Thru, 14.0 C-Bore x 8.5
Q	4x M5 THD, x 10 Dp
S	115.00 mm (4.528 in)
T	81.00 mm (3.189 in)
TH	M20x1
U (Max)	17.00 mm (0.669 in)
V (Min)	19.99 mm (0.787 in)
V (Max)	20.00 mm (0.787 in)
W	58.00 mm (2.283 in)
X	5.00 mm (0.197 in)
Y	30.00 mm (1.181 in)

Specificazioni

Specifiche	Valore
End Journal Bearing Size	20 mm
Fixed/Floating (Simple)	Fixed
Thread	M20 x 1
Total Weight	1,900 kg

Prestazioni

Prestazioni	Valore
Load, Static	21.966 N (4.938 lbf)
Axial Capacity	21.966 N (4.938 lbf)
