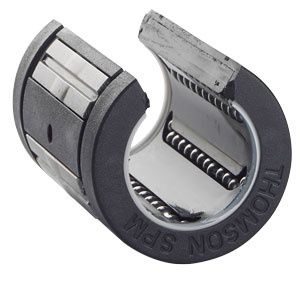

SPM25OPN-WWCR

SPM25OPN-WWCR
SPM25OPN-WWCR

Linearlager, Nur Kugelbuchse, Super, 25 mm, Offen, Selbstausrichtend, Einstellbar, Korrosionsbeständig, Beidseitig integrierte Abstreifer; Zur Verwendung mit 25 mm Durchmesser Klasse L Welle für durchgehende Abstützung

Lead Time:  10 Days

  • Die Super Ball Bushing-Kugelbuchse ist seit über zwanzig Jahren der Industriestandard für selbstjustierende Linearlager.
  • Neben der deutlich höheren Tragzahl ist die Super Ball Bushing- Kugelbuchse selbstjustierend, leicht und einstellbar mit einem geringen Reibungskoeffizienten.
  • Die verschleißfesten, aus Spezial-Polymer gefertigten Kugelkäfige und Außenhülsen reduzieren das Trägheitsmoment und die Geräuschentwicklung – für kritische Anwendungen mit hohen Verstellgeschwindigkeiten.
  • Radial schwimmende Lagerplatten. Beim Einbau in ein einstellbares Gehäuse kann die Super Ball Bushing-Kugelbuchse auf eine bestimmte Durchmesserpassung eingestellt werden, um eine präzise und wiederholgenaue Verstellbewegung zu gewährleisten.
  • Zur Verwendung mit Wellen, Klasse L.
  • Dieses Lager bietet eine dreifach höhere Tragzahl bzw. 27-fache Laufleistung herkömmlicher Linearlager.

Abmessungen

dimensions
MerkmaleWerte
[d] Welle, Nenndurchmesser25 mm
[Alpha] Winkel60 °
[C] Länge entlang Achse57.260 / 58.000 mm
[C1]43.310 / 43.700 mm
[C2] Min.1.85 mm
[D] Recommended Housing Bore40 mm
[D], Nominal40 mm
[E]13 mm
[F] Haltebohrung3.5 mm
[F1]3 mm
[t]1.5 mm

Spezifikationen

SpezifikationenWerte
Abstreifer, DichtungenBeidseitig integrierte Abstreifer
Einstellbar (nicht einstellbar = leer)Einstellbar
Geschlossen/Offen/EinstellbarOffen
Gewicht0.1 kg
MaterialStahl, Kunststoff
Number of Ball Circuits
Option KorrosionsbeständigKorrosionsbeständig
SelbstausrichtungSelbstausrichtend
Temperature Max185 °F
UPC-Nummer662486267157
Verwendung mit Wellen, KlasseKlasse L

Leistung

performance graphic
performance graphic
performance graphic
PerformanceWerte
Load Capacity, Dynamic2891 N
Static Load Rating3178 N
