MS25-200323 - Abgekündigtes Produkt

Produkt MS25-200323 wurde abgekündigt.

Download Full Catalog

Can't find what you're looking for? Go to the Product Selector

MS25-200323

MS25LDN0305-056N505A0A00, Lineareinheit, MicroStage, Continuously Supported, Trapezgewindetrieb Drive, Kugel Guide, 0.005 mm Repeatability, Vorgespannt, 210 mm Nennhubbereich, Einzel-Standardschlitten, 0.200 in Travel Per Shaft Rev, Fluchtend, 6.67 in/s Maximum Linear Speed, Veraltet

Kompakte, leichte Einheit
Edelstahlspindel mit spielfreier Spindelmutter bietet hohe Wiederholgenauigkeit
Segment-Linearlager bieten stoßfreie Bewegungen
Korrosionsbeständige Ausführungen erhältlich

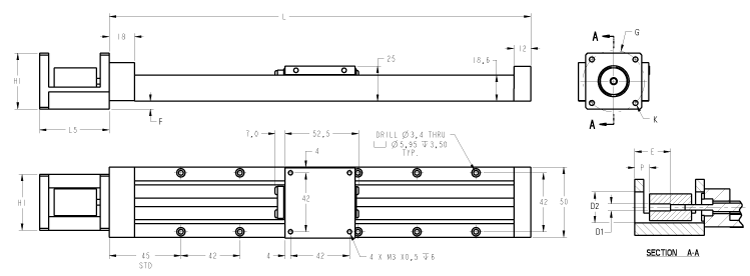

Abmessungen

Merkmale	Werte
[D1]	5 mm
[D2]	22 mm
[E]	28 mm
[F]	5.7 mm
[G]	43.8 mm
[H1]	39.9 mm
[K]	0.136 mm
[L]	305 mm
[L5]	49.5 mm
[P]	10.4 mm
Hubweg pro Wellenumdrehg.	0.2 in
Smax (Hub)	210 mm

Spezifikationen

Spezifikationen	Werte
Antriebsart	Trapezgewindetrieb
Führungsart	Kugel
Gewicht	0.9 kg
Material	Stahl, Aluminium, Kunststoff
Option, Bearing	Standard
Option, Hardware	Standard
Option, Profile Cover	ohne
Option, Sensor	no sensors
Option, Shaft Coating	Standard
Profile size (width × height)	50 x 25 mm
Schlittentyp	Einzel-Standardschlitten
Schutzoption	Standardschutz
Screw Nut Type	Vorgespannt
Shaft Configuration	Fluchtend
Shaft Orientation	koaxial
Shaft Quantity	Einzelne Wellen

Leistung

Performance	Werte
Input speed, maximum	2000 RPM
Maximum Acceleration	9.8 m/s²
Maximum Linear Speed	6.67 in/s
Repeatability	0.005 mm
