2DA16K0AL

2DA16K0AL

Download Full Catalog

2DA16K0AL

Can't find what you're looking for? Go to the Product Selector

2DA16K0AL

Linearführung, 2DA, Dual Shaft, Continuously supported, DSRA, Horizontal carriage, 1 in, One Dual Guide, Spezielle Längentoleranzen erhältlich.

Lead Time: 2 Weeks

each Kosten für Versand, Verpackung und Einfuhrsteuern / -abgaben sind nicht enthalten.

Durchgehend gestütztes Doppelwellenschienen-System mit integriertem Schlitten
Schmaler oder breiter Schlitten
Voreingestellt und vormontiert für unmittelbare Einsatzbereitschaft
Für mittlere bis schwere Lasten ausgelegt

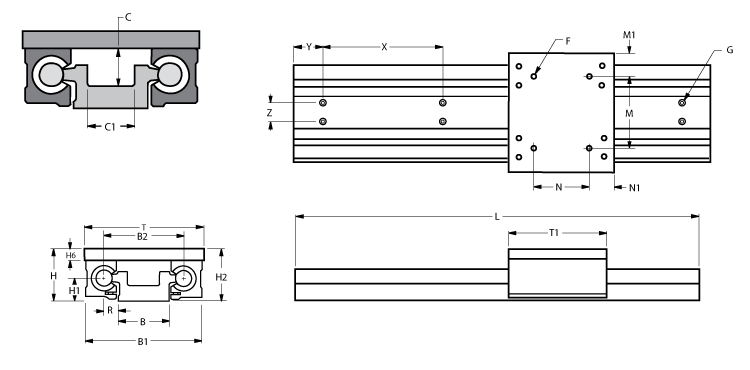

Abmessungen

dimensions

Merkmale	Werte
[d] Welle, Nenndurchmesser	1 in
[B]	3.25 in
[B1]	7.37 in
[B2]	5 in
[C]	1.68 in
[C1]	2 in
[F]	1/4-20
[G]	3/8 Bolt
[G]	0.41 in
[H]	3.062 in
[H1]	1.375 in
[L1]	2.63 in
[M]	5.5 in
[N]	0.375 in
[O]	6 in
[O]	1 in
[O]	2.97 in
[O]	0.5 in
[O]	5.25 in
[R]	0.875 in
[T]	7.5 in
[Y] Maß	3 in
[Z]	1.25 in
Maß [X]	6 in

Spezifikationen

Spezifikationen	Werte
Material	Stahl, Aluminium, Kunststoff
Pillow Block or Carriage	Horizontal carriage
Shaft Style	Dual Shaft
Support	Continuously supported
