Arbres Porteurs

Pourquoi choisir les arbres de transmission linéaires de Thomson ?

Depuis plus de 70 ans, Thomson produit des arbres de transmission linéaires de précision pour ses douilles à billes Linear Ball Bushing® et d'autres applications.

• Nous sommes l'un des rares fabricants de composants de mouvement linéaire qui produisent leurs propres arbres de transmission.
• Nous proposons le plus grand choix d'arbres de transmission linéaires, et pas seulement dans les dimensions les plus courantes.
• Nous proposons une solution complète de mouvement linéaire, pas seulement un composant d'un système linéaire.
• Nous proposons le plus vaste choix d'arbres de transmission linéaires, de rails de support et de blocs de support actuellement sur le marché et ce, en dimensions impériales et métriques.
• Nous améliorons constamment nos processus pour optimiser les performances et la durée de vie de nos produits.
• Nous effectuons chaque année des milliers d'heures d'essais en laboratoire pour évaluer en permanence nos produits.

Les arbres de transmission linéaires peuvent sembler tous identiques pour un œil non exercé. Pourtant, leurs performances peuvent être très différentes en fonction des standards choisis par le fabricant et du processus de fabrication. Le plus vendu de nos arbres, le Thomson 60 Case®, a été conçu et est continuellement amélioré pour répondre à notre objectif de réaliser une surface de roulement intérieure optimale pour répondre aux exigences élevées des douilles à billes. Pour y parvenir, nous veillons à offrir un fini, un arrondi, une rectitude, une cylindricité, une dureté superficielle et une profondeur de cémentation homogènes sur tous les arbres. Contrairement aux arbres de transmission linéaires habituels, les arbres de transmission Thomson 60 Case LinearRace® sont fabriqués aux standards de qualité les plus élevés dans une usine certifiée ISO 9001 :2015. Nos techniques de production sont continuellement mises à jour avec les connaissances propriétaires amassées au fil de décennies d'expérience. L'utilisation des arbres de transmission Thomson 60 Case avec les douilles à billes Thomson garantit une performance optimale et une longue durée de vie.

Pour pouvoir être utilisés comme des guides linéaires, les arbres de transmission Thomson doivent être correctement montés. Pour simplifier ce processus, Thomson propose une gamme complète de supports d'arbres.

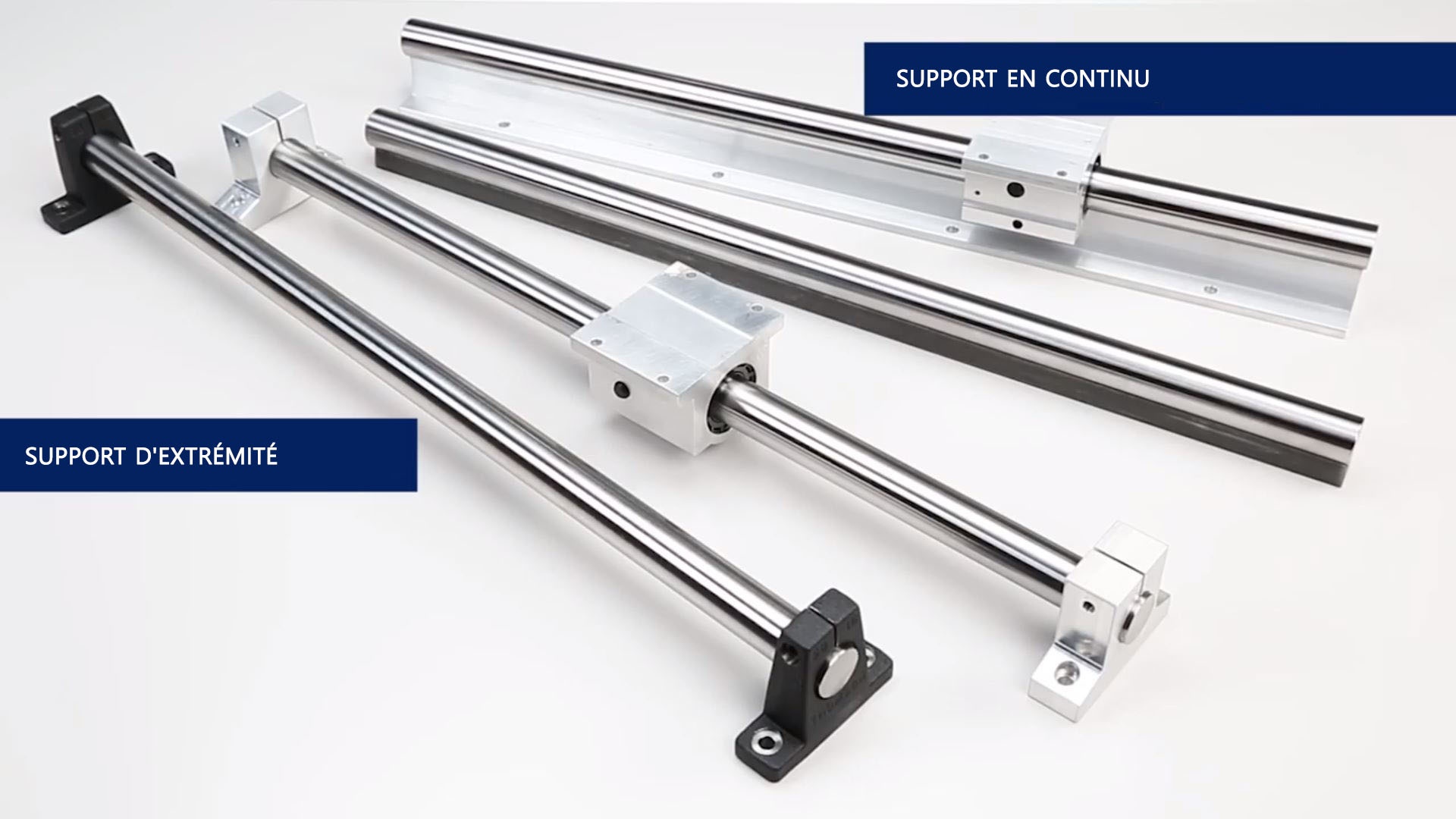

• Les arbres à support en continu sont fixés et soutenus sur toute leur longueur. Cette configuration est utilisée lorsque les charges sont élevées ou un surcroît de rigidité est requis. Elles exigent d'utiliser des douilles à billes ouvertes ou des roulements à rouleaux linéaires à recirculation de billes, car le support entraverait une douille à billes fermée.
• Les arbres à support d'extrémité sont soutenus aux deux extrémités, le centre de l'arbre n'étant pas en contact avec la surface de montage. Cette configuration s'utilise lorsque les charges sont légères ou qu'une flexion de l'arbre est acceptable. Dans les applications à support d'extrémité, on utilise des douilles à billes fermées puisque le milieu de l'arbre est libre de toute obstruction.
