Hassas Lineer Aktüatörler - PC Serisi Detayları
Ürün Ayrıntıları
PC Serisi
Özellikler:
- Paralel ya da düz stil
- Paslanmaz çelik uzatma borusu
- Bilyalı vidalı tahrik
- IP65 standardı
- 1200 mm'ye kadar strok
- 6,000 N'a kadar yük kapasitesi
- Motor dahil değildir
- RediMount™ motor montaj kiti ile beraber verilir
Aşağıdaki boyutlarda sunulur:
- PC25
- PC32
- PC40

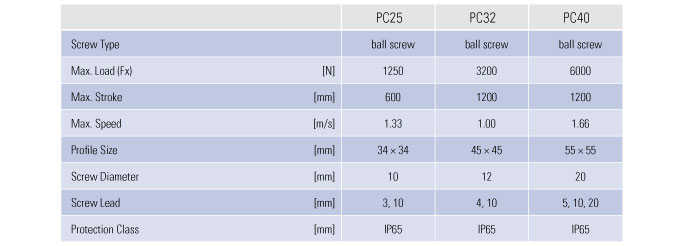

Özellikler tablosu
Özellikler tablosu

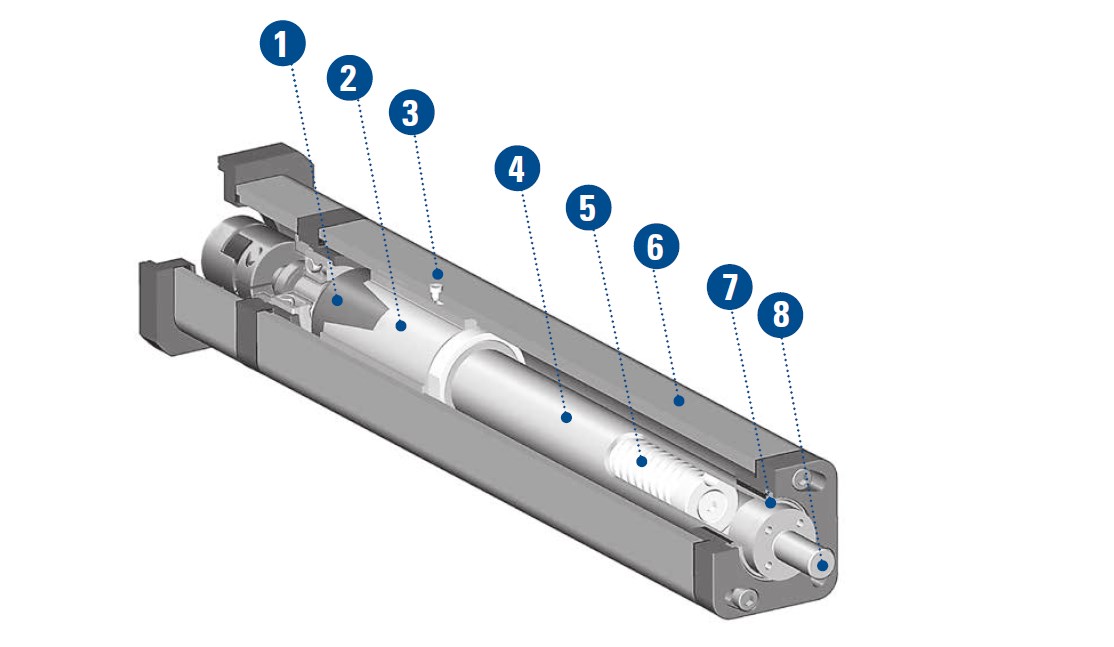

PC Serilerinin Kesit Görünümü
Şema içerisinde etiketlenen bileşenler:
1. Yüksek hassasiyetli bilyalı somun2. Bilyalı somun taşıyıcı
3. Tek nokta yağlama
4. Paslanmaz çelik uzatma borusu
5. Büyük çaplı vida
6. Pürüzsüz dış profil
7. Uzatma borusu contası
8. Paslanmaz çelik erkek rot adaptörü
PC Serilerinin Kesit Görünümü
Şema içerisinde etiketlenen bileşenler:
1. Yüksek hassasiyetli bilyalı somun2. Bilyalı somun taşıyıcı
3. Tek nokta yağlama
4. Paslanmaz çelik uzatma borusu
5. Büyük çaplı vida
6. Pürüzsüz dış profil
7. Uzatma borusu contası
8. Paslanmaz çelik erkek rot adaptörü

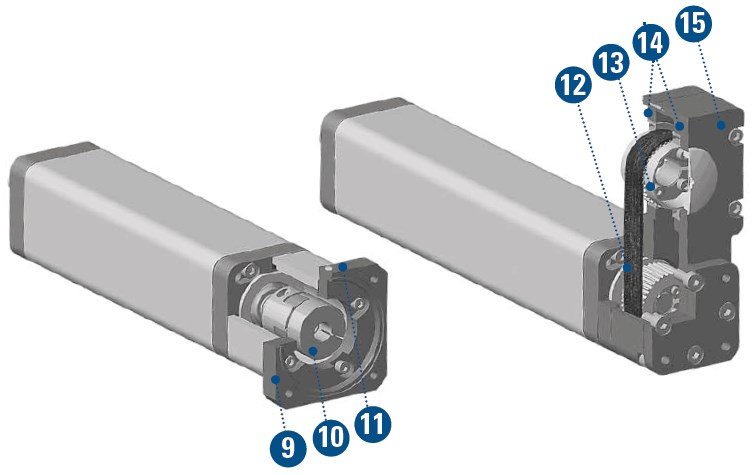

PC Serisi Motor Montajı
Şema içerisinde etiketlenen bileşenler:
9. RediMount motor flanşı
10. Büyük, esnek kaplin
11. Sızdırmazlık tapası
12. Ekstra geniş senkronize kayış
13. Kenetleme elemanı
14. Ayrık monteli makara yatakları
15. Büyük gövde
PC Serisi Motor Montajı
Şema içerisinde etiketlenen bileşenler:
9. RediMount motor flanşı
10. Büyük, esnek kaplin
11. Sızdırmazlık tapası
12. Ekstra geniş senkronize kayış
13. Kenetleme elemanı
14. Ayrık monteli makara yatakları
15. Büyük gövde
