Visão geral da tecnologia
A Thomson oferece três configurações básicas de atuadores lineares de motor de etapas: eixo rotativo (MLS), porca giratória (MLN) e atuador (MLA).
- Os conjuntos de MLS atuam fazendo o motor girar um parafuso de avanço e traduzir essa rotação para a carga ligada à porca de avanço.
- Os conjuntos de MLN atuam girando uma porca dentro do corpo do motor. O movimento é conseguido restringindo o motor e traduzindo uma carga conectada ao parafuso de avanço ou restringindo o parafuso de avanço e traduzindo uma carga conectada ao motor.
- Os MLAs são uma solução totalmente fechada dentro de carcaça em que você cuida do movimento, bastando determinar o comprimento do curso, o deslocamento linear por etapa ou rotação e o nível de precisão para selecionar um modelo apropriado.

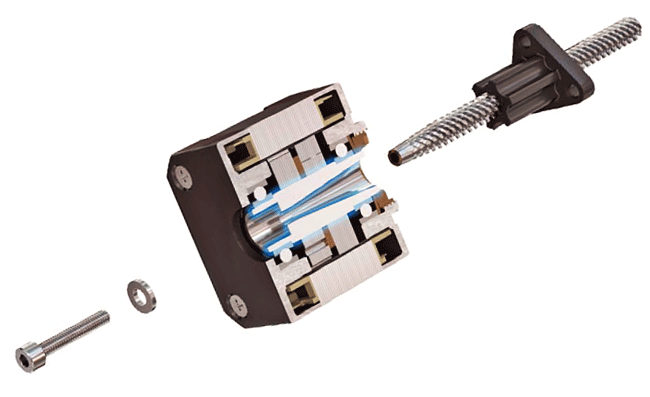

Eixo rotativo (MLS)
Configuração do eixo rotativo (MLS)
O design de eixo rotativo apresenta nosso design Taper-Lock com patente pendente para conectar o parafuso de avanço ao eixo do motor. Esse design permite a criação rápida de protótipos, capacidade de manutenção em campo e inventário reduzido.

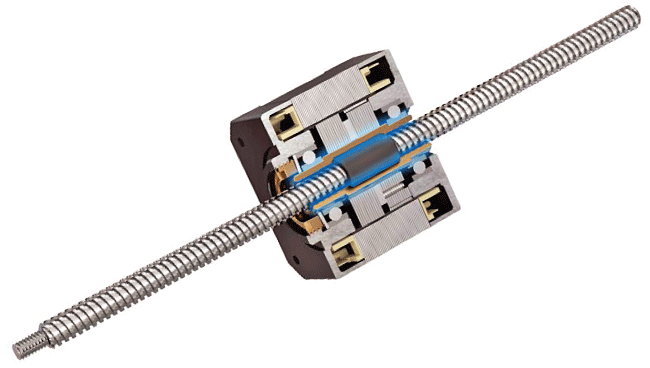

Porca giratória (MLN)
Configuração da porca giratória (MLN)
O design de porca giratória apresenta nossa integração com patente pendente de uma porca de avanço no rotor do motor para maximizar o diâmetro do parafuso, o que aumenta a capacidade de carga.

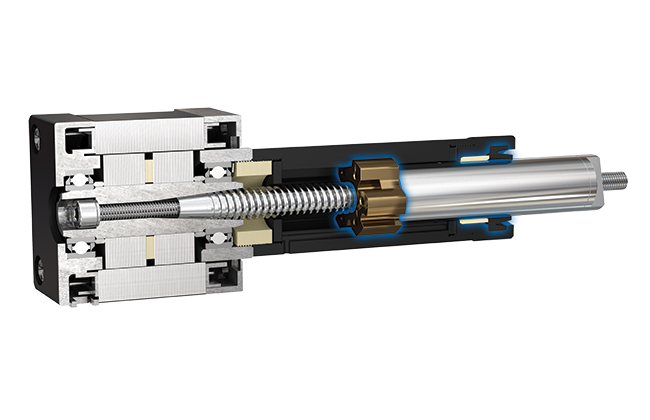

Configuração de atuador (MLA)
Configuração de atuador (MLA)
O atuador é um parafuso de avanço motorizado e totalmente dentro de carcaça com configuração de eixo rotativo e sua escolha de usinagem final. Essa versão simplifica seu processo de design, permitindo que você selecione um produto com base no deslocamento linear por rotação do motor e incluindo antirrotação por padrão, sem requisitos externos para orientação.
