Funktionsweise
Wie funktioniert der Glide Screw™?

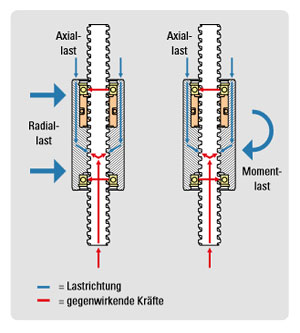

Das einzigartige Design des Glide Screw™ ermöglicht es, Axial-, Radial- und Momentlasten ohne zusätzliche Führung aufzunehmen. Das Ergebnis ist ein effizientes und platzsparendes Design, das schnell und einfach zu montieren ist mit weniger Wartungsaufwand im Vergleich zu vergleichbaren, herkömmlichen Lösungen.
Dieses Video erläutert Ihnen, wie der Glide Screw™ Ihr Design vereinfacht.
Endabstützung
Wählen Sie die von Ihnen verwendete Art der Endabstützung für die Auswahl des Spindeldurchmessers.
Feste Abstützung – erfordert ein stützendes Spindelende mit einer Länge von mindestens dem 1,5-fachen des Endendurchmessers.
Lose Abstützung – erfordert ein Einfach-Kugellager, ein Gleitlager oder eine Buchse.

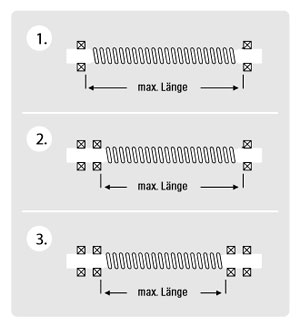

Arten der Endabstützung (siehe Abb. rechts):
- Lose / lose
- Fest / lose
- Fest / fest
Momente und Radiallasten
Bestimmen Sie die Art der Endabstützung und verwenden Sie dann die folgenden Diagramme, um die richtigen Durchmesser des Glide Screw™ zu bestimmen. Wählen Sie eine Größe, die darüber und/oder rechts von der Moment- oder Radiallast- Kurve liegt.
Die Steigung eines Glide Screw™ ist als axiale Hubbewegung für eine Umdrehung der Spindel definiert. Wählen Sie die entsprechende Steigung Ihrer Spindel bei der gewünschten Geschwindigkeit und der Hubauflösung aus. Beachten Sie bitte, dass der Glide Screw™ auf 300 1/min begrenzt ist.
