설치 지침

수직 캐리지 오프셋

앞쪽 캐리지와 뒤쪽 캐리지 사이의 수직 오프셋은 베어링에 피치 모멘트를 유도합니다.

수직 오프셋 측정(옆에서 본 모습)

측면 캐리지 오프셋

캐리지 기준 모서리의 측면 오프셋은 요(yaw) 모멘트를 유발합니다.

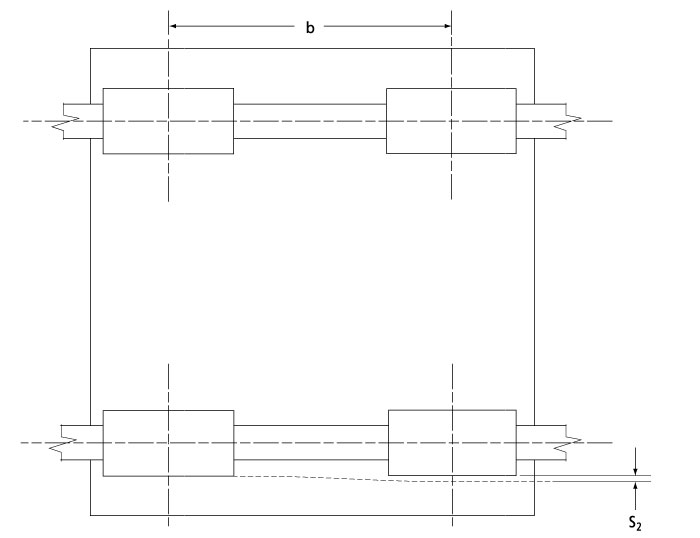

측면 오프셋 측정(밑에서 본 모습)

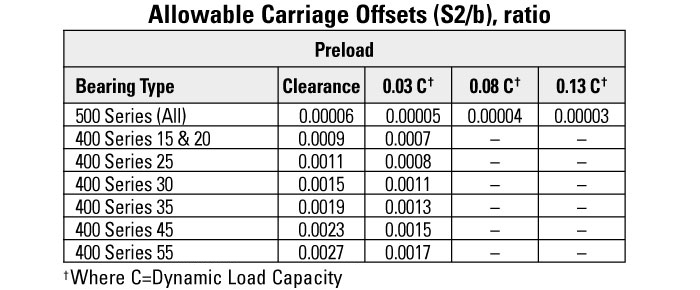

이러한 피치 및 요 모멘트의 효과를 최소화하기 위해 아래 표에서 공차를 찾을 수 있습니다. 이 공차는 레일 축에 평행한 장착 표면의 특성과 기준 모서리 진직도를 설명합니다.

허용되는 최대 S₂는 아래 표에서 (S2/b)를 구해서 계산할 수 있습니다. 그 뒤 다음 공식을 사용합니다.

S_2max = b x (S2/b)
