설치 지침

RediMount 어댑터를 사용해 모터를 선형 시스템에 장착하는 방법에 대한 지침을 보려면 아래 비디오를 시청하거나, 다음 지침을 읽거나, 여기에서 지침 설명서를 다운로드하십시오.

Thomson 선형 모션 시스템은 유닛에 장착된 커플링 절반부 및 모터 인터페이스 플랜지와 함께 도착합니다. 백에는 느슨한 모터 커플링 절반부, 모터 볼트 및 플라스틱 플러그가 들어 있습니다.

1. 커플링 절반부, 스크류 및 플러그가 들어 있는 백을 찾습니다.

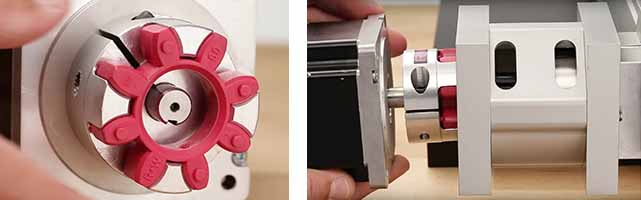

2. 백에서 커플링 절반부를 꺼내 모터 샤프트로 밀어 넣습니다(나중에 샤프트에 조여짐). 그런 다음 모터 및 커플링 어셈블리를 플랜지에 밀어 넣어 커플링 절반부를 연결합니다.

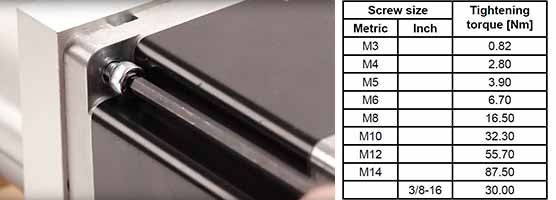

3. 스크류를 조여 모터 플랜지를 RediMount 플랜지에 고정합니다. 스크류 크기에 따른 토크 조임 사양은 아래 표를 참조하십시오. 제거할 수 있는 나사산 고정 접착제를 사용해 스크류를 고정하는 것이 좋습니다.

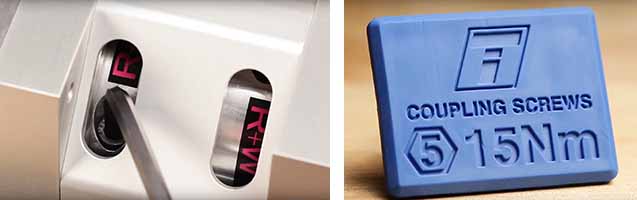

4. Allen 키를 사용해 어댑터 하우징의 슬롯을 통해 커플러의 스크류를 조여 커플링을 모터 샤프트에 고정합니다. 올바른 Allen 키 크기와 조임 토크는 플라스틱 플러그에서 확인할 수 있습니다(그림에 조임 토크가 15Nm인 크기 5mm가 표시되어 있음).

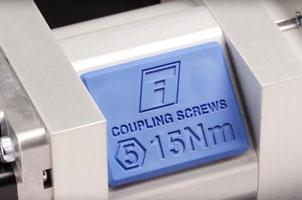

5. 플랜지 내부를 밀봉하려면 커플링 액세스 창을 형성하는 구멍에 플라스틱 플러그를 밀어 넣습니다.

6. 유닛을 작동하기 전에 최종 검사 및 테스트를 수행합니다.
